Tour de Super Précision 320

RETOUR
  • Tour de Super Précision 320
  • Tour de Super Précision 320
  • Tour de Super Précision 320
  • Tour de Super Précision 320

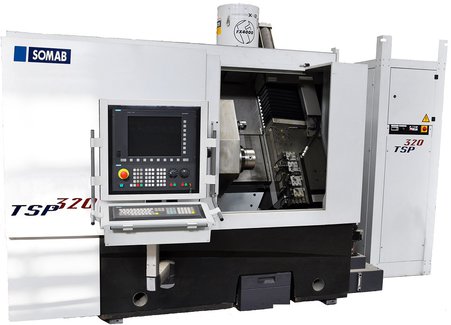

Tour de Super Précision 320

TSP 320

Cette machine permet l’usinage de pièces de très haute précision en production

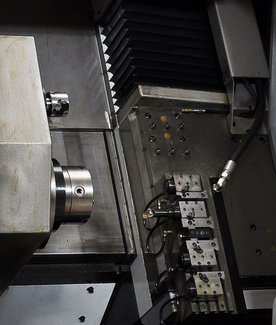

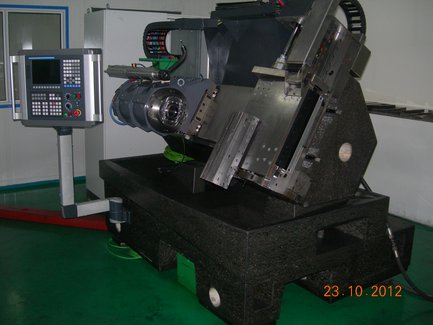

Le design de ce tour de super précision limite au maximum les porte-à-faux et les sources thermiques. Les axes linéaires sont découplés, X et Z ne sont pas solidaires, les masses embarquées sont réduites. Les sources de chaleur sont maîtrisées pour une bonne stabilisation de la machine avec le chassis en granit reconstitué et:

  •  Moteurs linéaires sur les 2 axes réduisant les frottements secs réduits sur les axes
  •  Stabilisation thermique
    • des chariots,
    • de la broche,
    • de l'armoire électrique,
    • du liquide de coupe
  •  Eclairage à LED

>> Caractéristiques techniques

gamme TSP (pdf)

Caractéristiques OPTIMAB 450 TD
Passages
Ø au dessus du banc (mm) 490     RÉSULTATS OBTENUS
Ø sur coulisse (mm) 306
Entrepointe (mm) 1045
Courses       Etat de surface : 0,18 Ra
Longitudinale Z (mm) 906
Tranversale X (mm) 240     Circularité : 0,9 micron

Broche       Précision au diamètre < 5 microns
Nez de broche (mm) 6"
Alésage de broche (mm) 70
Vitesse maximum (tr/min) 4500     CARACTÉRISTIQUES PIÈCE
Puissance (kW) 20/30
Boite de vitesse -
Codeur anulaire axe C continu     Dimensions : Ø 100 x 125 mm
Tourelle automatique
Nombre de postes 12     Matière : Z160
Attache support outil VDI 30
Option outils tournants option     Dureté : 62 HRC à cœur
Vitesse outils tournants (tr/min) 5000
Puissance outils tournants (kW) 4
Mandrin
Mandrin manuel (mm) 200
Mandrin automatique (mm)
Dimensions
Hauteur (mm) 1970
Largeur (mm) 1800
Longueur avec bac à copeaux 2770
Longueur avec convoyeur (mm) 4300
Masse (Kg) 5300



ÉQUIPEMENTS

  •  Socle en granit reconstitué avec banc incliné intégré
  •  Moteurs linéaires sur les 2 axes
  •  Guidage linéaire de classe Ultra Précision
  •  Electrobroche
    • à technologie synchrone
    • à roulements céramiques, classe de protection de rotation P2
  •  Règles de mesure 0,1 µ



  • Pupitre coulissant et orientable
  •  1 manivelle déportée
  • Bac à copeaux avec évacuation à l'avant de la machine ou laroite.
  • Dispositif d'arrosage avec pompe 3,3 bars
  • Protection complète avec porte avant coulissante et sécurité par verrouillage.
  • Eclairage intérieur à LED
  • groupe froid déporté




LIVRABLE:

  • porte outils
  • pinces

SIEMENS 840 D sl avec Conversationnel SHOPTURN

  • Résolution de rogrammation: 0,0001mm
  • Écran plat couleur 15" TFT
  • Clavier alphanumérique complet type QWERTY
  • Une manivelle électronique
  • Taraudage rigide pour outils fixes et tournants
  • Connexions USB sur face avant
  • Liaison au réseau ETHERNET avec prise RJ 45
  • Pack logiciels pour SHOPTURN, comprenant :
    • Simulation 3 D,
    • Simulation temps réel
    • Reconnaissance matière restante
