Deltamab 700

RETOUR
  • Deltamab 700
  • Deltamab 700
  • Deltamab 700
  • Deltamab 700

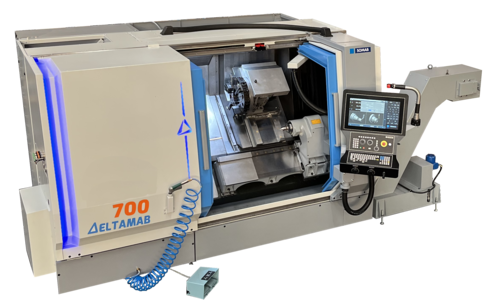

Deltamab 700

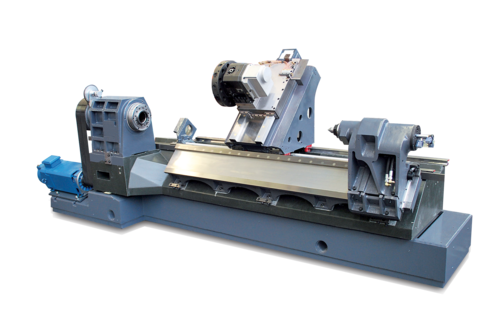

Tours adaptables à banc incliné à 45° en granite reconstitué,
Socle monobloc en béton.
banc avant et arrière

Mandrin et contre-pointe manuels, ou hydrauliques
Tourelle arrière automatique
Contre pointe positionnable par vis à billes ou par accrochage trainard
Vis à billes rectifiées à double écrou

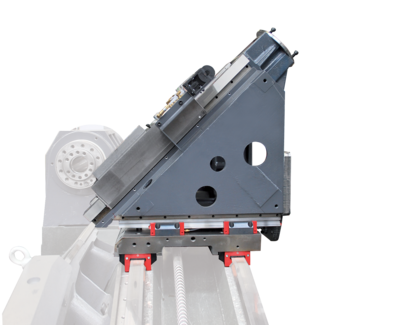

Possibilité d’avoir des outils tournants et un axe Y (4ème axe)

Pupitre coulissant et orientable
2 portes avant permettant un accès maximal à la pièce et aux outils
Accès facile aux zones d’entretien
Commandes numériques : FAGOR, SIEMENS, NUM

>> Caractéristiques techniques

Gamme DELTAMAB fr (pdf)

Caractéristiques DELTAMAB 400 DELTAMAB 400 BR DELTAMAB 600 DELTAMAB 600 BR DELTAMAB 700
Passages
Ø au dessus du banc (mm) 450 520 560 560 560
Ø usinable entre pointes (mm) 330 330 405 405 405
Entrepointe (mm) 800-1600 950-1500 1000-2000 1100-2100 1000-2000
Courses
Longitudinale Z (mm) 760-1520 760-1520 900-1860 900-1860 900-1860
Tranversale X (mm) 290 290 360 360 360
Option axe Y (mm) 100 100 140 140 140
Broche
Nez de broche (mm) 8" A1 (A2) 8"  A1 8"  A2 8"  A2 11"  A1
Alésage de broche (mm) 73 (105) 73 (105) 105 105 122
Ø passage version hydraulique 63 (95) H8 63 (95) H8 95 H8 95 H8 95 (110) H8
Vitesse maximum (tr/min) 4500 (3200) 4500 (3200) 3200 3200 2400
Puissance S1/S3 (kW) 22/33 (31/37) 23/33 (31/37) 22/33 (31/37)  31/37 22/33 (51,5/57)
Boite de vitesse 2 rapports* option* - option* - de base*
Codeur axe C continu continu continu continu continu
Electrobroche de reprise
Course longitudinale W - 700-1500 - 950-1900 -
Nez de broche (mm) - 6"  A1 - 6"  A2 -
Alésage de broche (mm) - 61 - 70 -
Ø passage pièce (mm) - 40 - 43 -
Vitesse maximum (tr/min) - 4500 - 4500 -
Puissance s1/s3 (kW) - 23/33 - 18/33 -
Couple maxi S1/S3 (Nm) - 140/390 - 200/375 -
Tourelle automatique
Nombre de postes 12x VDI 40 12x VDI 30 12x VDI 40-50 12x VDI 40 12x VDI 50
ou postes avec chaises BMT BMT BMT BMT BMT
Option outils tournants option option option option option
Vitesse outils tournants (tr/min) 4000 4000 4000 4000 4000
Puissance outils tournants (kW) 7/14 7/14 7/14 (15/25) 11/17 (15/25) 15/25
Contre-pointe
Ø fourreau (mm) 90 - 110 - 400 (500)
Course (mm) 100 - 80 - 350 (400-500)
Cône et pointe CM4 - CM5 - CM5
Dimensions
Largeur (mm) 2150 2150 2510 2510 2510
Hauteur (mm) 1910 1910 2130 2130 2130
Longueur avec convoyeur (mm) 4650/5390 4650/5390 4850/5800 4850/5800 4850/5800
Masse (Kg) 6000/8000 7000/9000 8000/10000 9000/11000 8500/10500
* sur broche, non compatible avec électro-broche


ÉQUIPEMENTS

  • Tourelle arrière automatique, évoluable et bi-directionnelle 12 postes VDI 50
  • Règle de mesure sur axe X
  • Broche cartouche avec roulements à billes à contact obliques de super précision, graissés à vie
  • Boite de vitesse 2 rapports, commandée par fonction M
  • Mandrin à 3 mors concentriques
  • Contre pointe CM5
  • Vis à billes rectifiées à double écrou
  • évacuateur à copeaux, hauteur de déversent 1250mm
  • Dispositif d'arrosage avec pompe 3,3 bars, 50 L/min
  • Protection complète avec porte avant coulissante et sécurité par verrouillage
  • Graissage automatique volumétrique
  • Eclairage intérieur
  • Pupitre coulissant et orientable, avec 1 ou 2 manivelles
  • Affichage de la puissance de la broche en pourcentage de la puissane disponible



OPTIONS:

  • OUTILS TOURNANTS et AXE C
  • AXE Y course 140mm (±70mm en absolu),
  • Électrobroche (sans boite de vitesse)
  • tourelle BMT 65
  • version manuelle, pneumatique ou hydraulique (mandrin et contre-pointe)
  • mandrin à changement rapide de mors
  • mandrin à pinces
  • double pression de serrage mandrin
  • automatisation des 2 portes avant
  • récupérateur de pièces
  • tire barre
  • lunette fixe, 3 touches à galet, réglage manuel, capacité:
    • Ø30mm à 210mm, cette lunette permet le croisement avec la tourelle
    • Ø30mm à 360mm
    • Ø70mm à 400mm
  • lunette à suivre, 2 touches, capacité Ø20 à 70mm
  • lunette autocentrante SLU 3.1 à SLU 5
  • Déplacement automatique de la lunette
    • par accrochage au trainard
    • par vis à billes
  • Déplacement automatique de la contre-pointe
    • par accrochage au trainard
    • par vis à billes
  • arosage moyenne ou haute pression
  • Embarreur


LIVRABLE:

  • transformateur d'isolement
  • porte outils fixes
  • porte outils motorisés
  • pinces

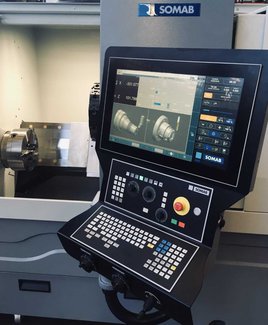

Commande numérique par apprentissage SOMAB PL+S VT

  • Écran plat couleur LCD 15" tactile
  • Clavier alphanumérique QWERTY
  • Deux manivelles électroniques
  • Taraudage rigide (outils fixes et outils tournants)
  • Connexions USB sur face avant
  • Liaison au réseau ETHERNET avec prise RJ 45
  • 3 modes d'exploitation
    • Mode conversationnel
    • Mode manuel apprentissage
    • Mode ISO
  • Mémoire pièce 4 Gb
  • Bibliothèque des outils
  • Visualisation des efforts de coupe - oscilloscope - diagramme de Bode
  • Récupération des fichiers format .dxf



ALTERNATIVES:


Commande mixte NUM POWER et SOMAB PL+S5

  • Écran  plat couleur 12" TFT
  • Clavier alphanumérique complet type QWERTY
  • Clavier SOMAB PL+S5 à touches pré-programmées
  • Deux manivelles électroniques
  • Taraudage rigide en mode ISO (pour outils fixes uniquement)

ou



Commande numérique NUM POWER

  • Écran  plat couleur 12" TFT
  • Clavier alphanumérique complet type QWERTY
  • une manivelle électronique commutable
  • Taraudage rigide (pour outils fixes uniquement)

ou



SIEMENS 840 D sl avec Conversationnel SHOPTURN

  • Écran plat couleur 10,4" TFT
  • Clavier alphanumérique complet type QWERTY
  • Une manivelle électronique
  • Taraudage rigide pour outils fixes et tournants
  • Connexions USB sur face avant
  • Liaison au réseau ETHERNET avec prise RJ 45
  • Pack logiciels pour SHOPTURN, comprenant :
    • Simulation 3 D,
    • Simulation temps réel
    • Reconnaissance matière restante
