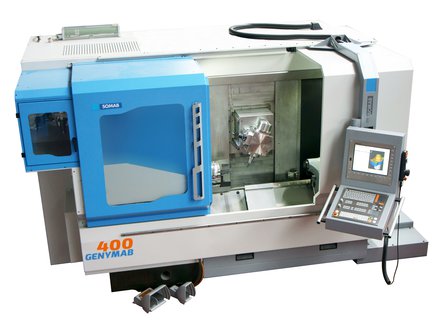

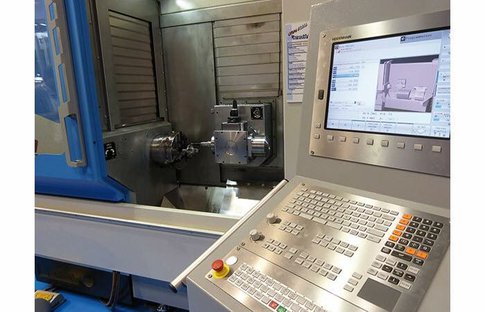

Genymab 400

RETOUR
  • Genymab 400

Genymab 400

• Axes linéaires orthogonaux
• débattement en Y important: 300mm
• Socle monobloc en granite reconstitué
• Broche de fraisage compacte 367x200x134
• Support fixe (non rotatif) pour outils de tournage:
o garantie une grande rigidité
o fixé sur corps de broche de fraisage pour mobilité 4 axes
o Support outil à 45° pour reprise des efforts de coupe
• La rigidité (tête) permet l’usage de barres d’alésage longues
• Usinages élaborés : taillage, fraisage de formes, Fraisage dentures à la fraise-mère ou fraise module, usinages en 5 axes, tréflage, fraisage cycloïdal, mortaisage dans toutes les directions (engrenages intérieurs)

>> Caractéristiques techniques

>> Vidéo de présentation

Caractéristiques machine GENYMAB
400
GENYMAB
400 BR TA
GENYMAB
400 VERT.
GENYMAB
630
GENYMAB
630 L
GENYMAB
630 XL
Capacités pièce
Ø passage (mm) 430 430 430 700 700 700
Ø usinable dans le rompu (mm) 400 380 - 400 - Ø675 /300mm 600
Ø usinable (mm) 400 380 - 400 300 560 580 630
Entrepointe /entre broches (mm) 800 1400 - 1130 1830 2800
Courses
Longitudinale Z (mm) 1000 1000 X 1000 900 1600 2100
Tranversale X (mm) 500 500 Y 300 600 600 650
verticale Y (mm) 300 300 Z 600 400 400 400
Vitesse linéaire rapide (m/min) 30 30 30 30 30 30
Axe B (tête porte outil) 320° 320° 320° 320° 320° 320°
Broche de tournage
Positionnement 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001°
Broche  8"  8" - 8"  (11") 8"  (11") 8"  (11")
Électrobroche (option)  8"  8"  8" 8"  (11") 8"  (11") 8"  (11")
Mandrin (mm) 210 (250) 210 (250) 210 250 (315) 250 (315) 250 (315)
Tête porte outils
Indexage mécanique de la tête 2,5° 2,5° 2,5° 2,5° 2,5° 2,5°
Vitesse maximum (tr/min) 8000 (12000) 8000 (12000) 8000 8000 (12000) 8000 (12000) 8000 (12000)
Puissance (kW) à partir de 1000 tr/min 9 / 17 9 / 17 9 / 17 9/17 (15/29) 9/17 (15/29) 9/17 (15/29)
Outils (fraisage et tournage) ISO 40 ISO 40 ISO 40 ISO 40 ISO 40 ISO 40
Tourelle automatique option Ѵ - option option option
Postes 12x VDI 30 12x VDI 30 - 12x VDI 40 12x VDI 40 12x VDI 40
Courses X2 x Z2 (mm) 190 x 850 190 x 850 - 200 x 1100 200 x 1700 200 x 2100
Puissance outils tournants (kW) 7 / 14 7 / 14 - 15 / 25 15 / 25 15 / 25
Ø maxi usinable (mm) 380 380 - 390 390 390
Ø maxi usinable en frontal (mm) 400 400 -
Électrobroche de reprise  option Ѵ - option option option
Électrobroche 6"-8" 6"-8" - 6"-8"-11" 6"-8"-11" 6"-8"-11"
Course Z3  1180 1180 - 1500 2200 2700
Contre-pointe  CM 4 - - 5 5 5
Course (mm) 100 - - 110 110 110
Ø fourreau (mm) 90 - - 160 160 160
Dimensions machine
Largeur (mm) 2225 2850 2500 2400 2400 3200
Hauteur (mm) 2450 2450 2500 2515 2515 3000
Longueur sans évacuateur 3500 4150 3200 4250 5160 6200
Longueur avec évacuateur 5000 5650 4200 5770 6670 7400
Masse (Kg) 9000 11000 9000 12000 17000 23000






Caractéristiques BROCHE
8" D73
BROCHE
8" D105
BROCHE
11" D112
ELECTRO
6" D61
ELECTRO
8" D73
ELECTRO
8" D105
ELECTRO
11" D122
Broche de tournage
Nez de broche (mm) A1 - 8" A2 - 8" A1 - 11" A1 - 6" A1-8" A2-8" A1 - 11"
Alésage de broche (mm) Ø73 Ø105 Ø112 Ø61 Ø73 Ø105 Ø122,5
Passage barres (mm) Ø63 Ø95 Ø80 Ø40 Ø63 Ø95 Ø80
Vitesse maximum (tr/min) 4500 3200 2000 4500 3000 3200 2400
Puissance (kW) 22/36 22/36 22/36 22 23/33 31/37 51,5/57
Couple (Nm) 504/825 504/825 504/825 140/390 140/230 400/510 770/1050
Mandrin (mm) Ø210 Ø250 Ø250 Ø210 Ø250 Ø250 Ø315


ÉQUIPEMENTS

  • 5 axes : X, Y, Z, B, C (axes B et C continus avec codeur anulaire)
  • Axe B indexable mécaniquement sur 144 positions avec denture Hirth à 2,5°
  • Broche de fraisage compacte 8000 tr/min
  • Magasin d'outils de capacité 28 postes
  • Mandrin automatique à 3 mors concentriques
  • évacuateur de copeaux à tapis, hauteur de déversement 1250mm
  • Dispositif d'arrosage avec pompe 7 bars et filtre cartouche 30µm
  • Protection complète avec porte avant coulissante et sécurité par verrouillage
  • Graissage automatique volumétrique
  • Eclairage intérieur
  • Pupitre coulissant et orientable, avec manivelle amovible
  • Affichage de la puissance de la broche en pourcentage de la puissane disponible



OPTIONS:

  • Broche fraisage compacte à 12000 tr/min
  • règles de mesure de précision
  • Table fixe rainurée 1600x340 (mm) ou table amovible 400x400 (mm)
  • Contre-pointe hydraulique CM4 (sur table ou sur banc avant)
  • tourelle 12 postes bi-directionnelle sur banc avant
  • Arrosage moyenne et haute pression 14 bars, 35 bars...
  • Magasin outils de 50 postes (28 + 22)
  • Éjecteur de pièce commandé par fonction M
  • récupérateur de pièces (sur broche de reprise)
  • palpage pièce
  • palpage outil
  • lunette autocentrante sur banc avant
  • Embarreur


LIVRABLE:

  • transformateur d'isolement
  • unités de serrage à 45° ISO40 pour barreaux section 25x25

HEIDENHAIN TNC 640 HSCI

  • Pupitre pivotant et coulissant le long de la machine
  • Écran plat couleur 15" TFT BF 750
  • Clavier alphanumérique avec souris tactile
  • Disque dur 160 Go
  • Connexions USB en façade
  • Liaison au réseau ETHERNET avec prise RJ 45
  • Boitier avec manivelle électronique déportée


ALTERNATIVE:



SIEMENS 840 D sl OPERATE

  • Pupitre TCU pivotant et coulissant le long de la machine
  • Écran plat couleur 15" TFT
  • Clavier alphanumérique industriel QWERTY
  • HMI operate
  • Une manivelle électronique déportée
  • Connexions USB en façade
  • Liaison au réseau ETHERNET avec prise RJ 45
  • Conversationnel SHOPTURN et SHOPMILL
