OPTIMAB 350

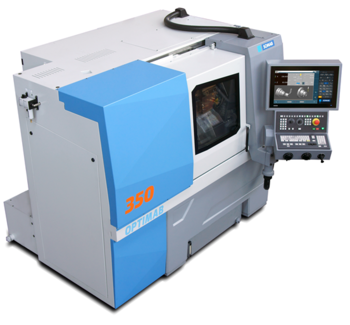

Tour Universel à banc incliné 2 et 3 axes OPTIMAB 350

- Banc en GRANITAN

- CN SOMAB VT 2.0

- Longueur nez de broche - CP reculée : 630 mm

- Course X : 200 mm

- Course Z : 550 mm

- Tourelle 12 outils avec cône VDI 30

- Vitesse maxi broche : 5 000 tr/min

- Puissance broche : 9 / 13 kW

>> Caractéristiques techniques

Caractéristiques OPTIMAB 350
Capacité usinage
Ø usinable entrepointe (mm) 251
Longueur usinable (mm) 420
Capacité machine
Ø sur banc (mm) 410
  Entrepointe (mm) 730
Ø sur coulisse (mm) 290
Course transversale en X (mm) 200
Course transversale en Z (mm) 550
Broche
Nez de broche (mm) A1-6"
Vitesse maxi de la broche (tr/min) 5 000
Porte outils
  Attachements (DIN 69880) 12xVDI30
Implantation
  Profondeur (mm) 1 600
  Hauteur (mm) 1 850
  Masse (kg) 3 400



ÉQUIPEMENTS

  • Mandrin à 3 mors concentriques
  • Contre pointe CM3
  • Tourelle arrière automatique 12 postes VDI 30
  • Broche cartouche avec roulements à billes à contact obliques de super précision, graissés à vie.
  • Vis à billes rectifiées à double écrou
  • Pupitre coulissant et orientable, avec 1 ou 2 manivelles
  • Bac à copeaux avec évacuation à droite de la machine.
  • Dispositif d'arrosage avec pompe 3,3 bars
  • Protection complète avec porte avant coulissante et sécurité par verrouillage.
  • Eclairage intérieur



OPTIONS:

  • OUTILS TOURNANTS et AXE C
  • version manuelle, pneumatique ou hydraulique (mandrin et contre-pointe)
  • évacuateur à copeaux
  • mandrin à pinces
  • récupérateur de pièces
  • tire barre
  • embareur
  • tourelle VDI 30, 12 postes
  • tourelle manuelle MULTIFIX type B
  • lunette fixe, 3 touches à galet, capacité Ø5mm à 90mm
  • lunette fixe, 3 touches à galet, capacité Ø60mm à 150mm


LIVRABLE:

  • transformateur d'isolement
  • porte outils
  • pinces

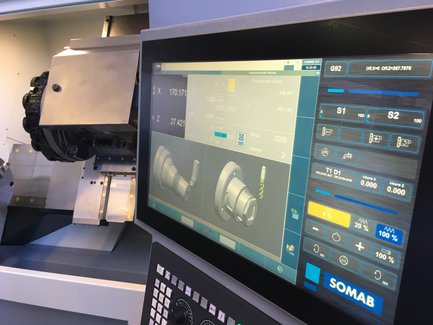

Commande numérique SOMAB VT 2.0

  • Un écran plat couleur LCD  21,5" tactile

* Un clavier alphanumérique QWERTY

* Deux manivelles électroniques

* Taraudage rigide (outils fixes et outils tournants)

* Connexions USB sur face avant

* Liaison au réseau ETHERNET avec prise RJ 45

* 3 modes d'exploitation (Mode conversationnel - Mode manuel apprentissage - Mode ISO)

* Mémoire pièce 4 Gb

* Bibliothèque des outils

* Visualisation des efforts de coupe - oscilloscope - diagramme de Bode

* Récupération des fichiers format .dxf

* Simulation graphique 3D

Mode Manuel

* Usinage à vue avec manivelles électroniques et manipulateur (joystick)

* Usinage traditionnel sur butée avec ou sans répétition

* Réparation de filetage avec fonction de reprise de filetage

* Cycles manuels dressage / chariotage / filetage

* Cycles spécifiques SOMAB

* Bandeau MAB (Multifonction Application Board)

* Manipulateur de commande des axes X et Z
