Optimab 250

RETOUR
  • Optimab 250
  • Optimab 250
  • Optimab 250
  • Optimab 250

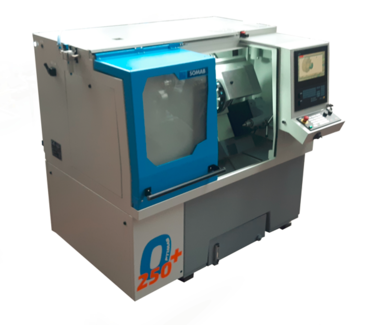

Optimab 250

Tours universel à banc incliné à 60°,
Socle monobloc
Guidages linéaires rigides avec patins préchargés

Broche cartouche avec roulements à billes à contact
obliques de super précision, graissés à vie.

Mandrin et contre-pointe manuels, pneumatiques ou hydrauliques
Tourelle arrière automatique
Vis à billes rectifiées à double écrou
Motorisation numérique des axes avec codeurs absolus

Pupitre coulissant et orientable

>> Caractéristiques techniques

Interface VT-VF2.0 (pdf)Gamme OPTIMAB (pdf)

Caractéristiques OPTIMAB
250
OPTIMAB
350
OPTIMAB
450
OPTIMAB
550
OPTIMAB
700
OPTIMAB
900
Passages
Ø au dessus du banc (mm) 350 410 500 620 750 930
Ø sur coulisse (mm) 220 290 320 430 520 690
Entrepointe (mm) 550 730 1100 1500 1750/2500/3300 1750/2500/3300
Courses
Longitudinale Z (mm) 500 550 950 1300 1450/2200/3000 1450/2200/3000
Tranversale X (mm) 160 200 240 330 435 510
Option axe Y (mm) - - 30 50 - -
Broche
Nez de broche (mm) Ø140 6" 8" 8" 11" 11"
Alésage de broche (mm) 54 52 73 105 120 120
Vitesse maximum (tr/min) 5000 5000 4500 3200 2000 1300
Puissance (kW) 7,5/11 9/10 20/30 22/33 28/43 30/45
Boite de vitesse - - - option 2 raports 2 rapports
Codeur anulaire axe C continu continu continu continu continu continu
Tourelle automatique
Nombre de postes 12 12 12 12 12 12
Attache support outil VDI 20 VDI 30 VDI 30 VDI 40 VDI 50 VDI 60
Option outils tournants option option option option option option
Vitesse outils tournants (tr/min) 5000 5000 5000 4000 4000 3000
Puissance outils tournants (kW) 4 4 4 7 15 15
Mandrin
Mandrin manuel (mm) 200 200 250 315 400 (500) 400 (500)
Alésage mandrin (mm) 55 55 73 95 128 (165) 128 (165)
Mandrin automatique (mm) 160 (210) 160 (210) 230 280 (315) 350 (400-500) 350 (400-500)
Alésage mandrin et tube liaison 42,6 42,6 51-63 95 95 (118-180) 95 (118-180)
Dimensions machine
Hauteur (mm) 1700 1850 1970 2000 2460 2460
Largeur (mm) 1500 1600 1800 2000 2480 2480
Longueur avec bac à copeaux 2000 2000 2770 3400 - -
Longueur avec convoyeur (mm) 3100 2900 4300 4900 5650/6400/7200 5650/6400/7200
Masse (Kg) 2600 3400 5300 7500 7500/8500/10500 7500/8500/10500


ÉQUIPEMENTS

  • Mandrin à 3 mors concentriques
  • contre-pointe CM3
  • Tourelle arrière automatique 12 postes VDI 20
  • Broche cartouche avec roulements à billes à contact obliques de super précision, graissés à vie.
  • Vis à billes rectifiées à double écrou
  • Pupitre coulissant et orientable, avec 1 ou 2 manivelles
  • Bac à copeaux avec évacuation à droite de la machine.
  • Dispositif d'arrosage avec pompe 3,3 bars
  • Protection complète avec porte avant coulissante et sécurité par verrouillage.
  • Eclairage intérieur



OPTIONS:

  • OUTILS TOURNANTS et AXE C
  • version manuelle, pneumatique ou hydraulique (mandrin et contre-pointe)
  • évacuateur à copeaux
  • mandrin à pinces
  • récupérateur de pièces
  • tire barre
  • embareur
  • tourelle VDI 30, 8 postes
  • tourelle manuelle MULTIFIX type E


LIVRABLE:

  • transformateur d'isolement
  • porte outils
  • pinces

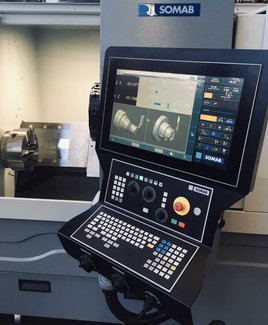

Commande numérique par apprentissage SOMAB PL+S VT

  • Écran plat couleur LCD 15" tactile
  • Clavier alphanumérique QWERTY
  • Deux manivelles électroniques
  • Taraudage rigide (outils fixes et outils tournants)
  • Connexions USB sur face avant
  • Liaison au réseau ETHERNET avec prise RJ 45
  • 3 modes d'exploitation
    • Mode conversationnel
    • Mode manuel apprentissage
    • Mode ISO
  • Mémoire pièce 4 Gb
  • Bibliothèque des outils
  • Visualisation des efforts de coupe - oscilloscope - diagramme de Bode
  • Récupération des fichiers format .dxf



ALTERNATIVES:


Commande mixte NUM POWER et SOMAB PL+S5

  • Écran  plat couleur 12" TFT
  • Clavier alphanumérique complet type QWERTY
  • Clavier SOMAB PL+S5 à touches pré-programmées
  • Deux manivelles électroniques
  • Taraudage rigide en mode ISO (pour outils fixes uniquement)

ou



Commande numérique NUM POWER

  • Écran  plat couleur 12" TFT
  • Clavier alphanumérique complet type QWERTY
  • une manivelle électronique commutable
  • Taraudage rigide (pour outils fixes uniquement)

ou



SIEMENS 840 D sl avec Conversationnel SHOPTURN

  • Écran plat couleur 10,4" TFT
  • Clavier alphanumérique complet type QWERTY
  • Une manivelle électronique
  • Taraudage rigide pour outils fixes et tournants
  • Connexions USB sur face avant
  • Liaison au réseau ETHERNET avec prise RJ 45
  • Pack logiciels pour SHOPTURN, comprenant :
    • Simulation 3 D,
    • Simulation temps réel
    • Reconnaissance matière restante
