Genymab 630 BR TA

RETOUR

Genymab 630 BR TA

• Axes linéaires orthogonaux
• Débattement en Y important: 300mm
• Socle monobloc en granite reconstitué

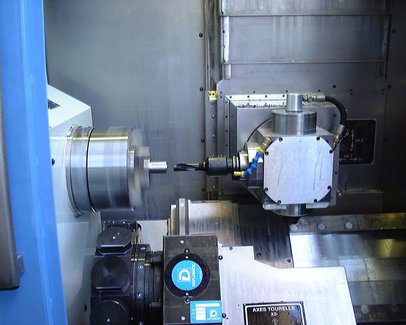

• Broche de fraisage compacte 367x200x134
• Support fixe (non rotatif) pour outils de tournage:
• Garantie une grande rigidité

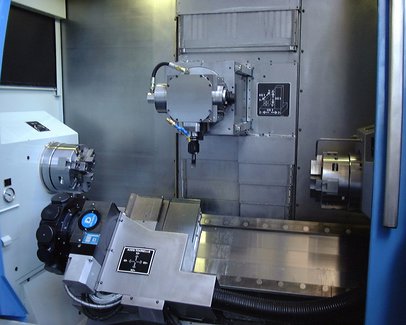

• Fixé sur corps de broche de fraisage pour mobilité 4 axes
• Support outil à 45° pour reprise des efforts de coupe
• La rigidité (tête) permet l’usage de barres d’alésage longues
• Usinages élaborés : taillage, fraisage de formes, Fraisage dentures à la fraise-mère ou fraise module, usinages en 5 axes, tréflage, fraisage cycloïdal, mortaisage dans toutes les directions (engrenages intérieurs)

>> Caractéristiques techniques

Gamme GENYMAB (pdf)

Caractéristiques principales de la machine :

Course transversale X : 615 mm

Course verticale Y : 400 mm

Course longitudinale Z : 960 mm

Ø passage : 600 mm

Ø usinable : 600 mm

Distance face broche principale / face broche de reprise : 1 000 mm

Pour découvrir les caractéristiques complètes de la machine, ci-dessous la documentation complètes :

GAMME GENYMAB

ÉQUIPEMENTS

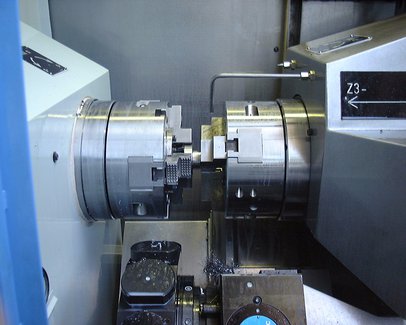

Mandrin à 3 mors concentriques
Chnageurs outils 28 / 50 postes
Tête à rotation à 360° sur 360 000 positions

OPTIONS

Versions disponibles :

- Manuelle (mandrin et contre-pointe)

- Automatique (mandrin et contre-pointe)

Récupérateur de pièces
Evacuateur à copeaux

BESOIN D'INFORMATION(S) SUPPLEMENTAIRE(S) ?

Télécharger notre documentation GENYMAB ci-dessous :

GAMME GENYMAB

Contactez nous par notre formulaire de contact

Par téléphone au 04 70 35 15 70

Par voie électronique à l'adresse : commercial@somab.fr

SOMAB VM 2.0

Un écran plat couleur LCD 21,5" tactile

Un clavier alphanumérique QWERTY

Deux manivelles électronique

3 modes d'exploitation (Mode conversationnel - Mode manuel apprentissage - Mode ISO)

Mode Manuel

Usinage à vue avec manivelles électroniques et manipulateur (joystick)

Usinage traditionnel sur butée avec ou sans répétition

Réparation de filetage avec fonction de reprise de filetage

Cycles manuels dressage / chariotage / filetage

Cycles spécifiques SOMAB

Bandeau MAB (Multifonction Application Board)

Manipulateur de commande des axes X et Z

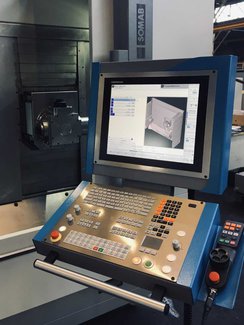

HEIDENHAIN TNC 640 HSCI

Pupitre pivotant et coulissant le long de la machine
Écran plat couleur 15" TFT BF 750
Clavier alphanumérique avec souris tactile
Disque dur 160 Go
Connexions USB en façade
Liaison au réseau ETHERNET avec prise RJ 45
Boitier avec manivelle électronique déportée

SIEMENS 840 D sl OPERATE

Pupitre TCU pivotant et coulissant le long de la machine
Écran plat couleur 15" TFT
Clavier alphanumérique industriel QWERTY
HMI operate
Une manivelle électronique déportée
Connexions USB en façade
Liaison au réseau ETHERNET avec prise RJ 45
Conversationnel SHOPTURN et SHOPMILL
